風レンズ風車とは

   九州大学で生まれた画期的な次世代小型風力発電機、「風レンズ風車」。風レンズ風車は、どこにでも設置できるコンパクト高効率な次世代都市型小型風車です。特殊なダクトを取り付けることで従来型の風力発電機よりも大幅に出力を向上しました。
   騒音を小さくすることで従来の風力発電でのさまざまな問題点を克服し、これまで風力発電には不向きだと考えられていた地域や場所に容易に設置できる小型風力発電機になりました。　ローター周りに特殊なダクトを取り付けることで、風車の後方に強い渦を発生させます。その渦が風車の後方の圧力を低下させることにより、ダクト内へ流入する風速を1.4倍に増速します。発電量は風速の３乗に比例しますので、ダクトのないときと比較すると約３倍を出力することができます。また、風レンズ風車の風見鶏効果で風向変動への追随性にも優れています。さらには、ブレードの回転面積（音源）がコンパクトであることと集風体構造自体が騒音源となるブレード翼端渦を抑制しますので優れた静寂性を実現しました。また、集風レンズがブレードを囲っているので、視覚的安心感も得られます。
   風レンズ風車は特殊設計の集風レンズ効果によって、これまでの風力発電機には考えられなかったブレードの小型化を実現しました。これにより大型風車のような設置場所や搬送の問題も解決できますし、小型であることを活かした景観を損なわずに設置したり、さまざまなレイアウトデザインが可能なため景観の演出も自在です。また通常の風力発電機と違い、羽根の周りを風レンズが囲っているので、鳥などが風車を構造物と認識しやすく、バードストライク防止にも役立っています。
   このように、風レンズ風車は人、環境、景観にやさしい次世代小型風力発電として注目されております。

・コンパクト・高効率・低騒音

九州大学で発明された風レンズ効果により、小型のボディーで効率のよい小型風力発電となりました。 風レンズならではのブレードの小型化とレンズによる翼先渦の抑制で従来の小型風力発電よりも低騒音化を実現します。

・風レンズ効果

風レンズ風車は九州大学での逆転の発想から生まれた小型風力発電機です。通常流体力学ではできるだけ渦が発生しないように設計するのが一般的ですが、風レンズ風車はその「渦」の力を利用します。

・どこでも設置できます

風車の高さは約13m。建築基準法の適用外です。 小型なので大型風力発電が設置できないような離島や山間部にも簡単に設置できる小型風力発電となりました。

・すべてにやさしい風車

レンズの視認性の向上で鳥が構造物として認識できるのでバードストライクを防止します。風力発電で問題となる騒音も小さく、デザインも景観に馴染みやすい小型風力発電機です。

---

風レンズ風車とは | 設置までの流れ | 設置例

風レンズ風車／設置までの流れ

設置場所の検討

風車は風の状況が全てといっても過言ではありません。まずは、ご希望の設置場所が風車の設置に適しているのか大まかに検討します。その後現地にて弊社もしくは弊社提携会社担当者と設置場所の打合せを行います。精度の高い風況データの販売も承っております。料金はご相談ください。

建設

風車ポールの建柱に１日（基礎養生に３〜５日）、風車の取付に１日必要です。他現場の状況に応じて電気工事を行います。

試運転

設置後試運転を行います。

お引渡し

別途有料での風況診断サービスを行っております。

---

風レンズ風車とは | 設置までの流れ | 設置例

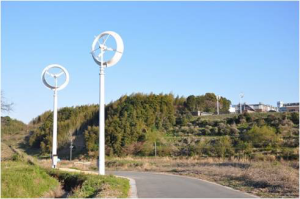

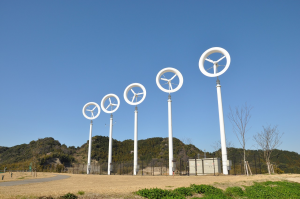

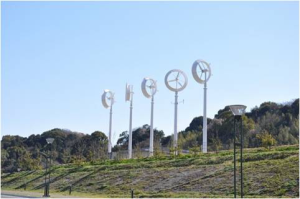

風レンズ風車／設置例

---

※小型風力発電機「風レンズ風車」は(株)ウィンドレンズの製品です
